Tìm Hiểu Kiến Thức Tổng Quan Về Hệ Thống Nâng Hạ Thủy Lực

73 / 100

Hệ thống nâng hạ thủy lực là một trong những hệ thống được sử dụng nhiều nhất trong cơ cấu nâng – hạ và di chuyển vật nặng. Với đặc điểm chuyên dụng, nguyên lý làm việc đơn giản, hệ thống này xuất hiện đa dạng trong xe nâng, xe cẩu, máy xúc, máy đào,…

I. Hệ Thống Nâng Hạ Thủy Lực Là Gì?

Hệ thống nâng hạ thủy lực là một bộ phận quan trọng trong các thiết bị nâng hạ. Cơ cấu giúp cho việc nâng hạ và di chuyển vật nặng đến đúng nơi theo mong muốn của người vận hành. Nó được thiết kế dựa trên nguyên lý vận chuyển lực chất lỏng trong một môi trường bị giới hạn. Năng lượng trong môi trường thủy lực khép kín được truyền lên bằng lực đẩy của chất lỏng, chuyển hóa động năng thành cơ năng.

1. Cấu tạo bộ nâng hạ thủy lực

  • Hệ thống bơm thủy lực với van và dây dẫn xi lanh.
  • Phần cơ của thiết bị nâng hạ gồm mặt sàn, phần đế, phần cắt kéo.
  • Kích thước và tải trọng của hệ thống có thể điều chỉnh theo nhu cầu sản xuất của khách hàng.
  • Bàn nâng có hai dạng: bàn nâng di chuyển (thường được kết hợp với bánh xe) và bàn nâng cố định (thường đặt trong hố dock).

2. Ưu điểm Hệ thống nâng hạ thủy lực

Ưu điểm của hệ thống nâng hạ thủy lực chính là:

  • Kết cấu chắc chắn, gọn gàng nên tiết kiệm được không gian, không chiếm nhiều diện tích, phù hợp với đa dạng điều kiện làm việc.
  • Tính linh hoạt cao, vận chuyển hàng hóa nhanh với tần suất lớn, an toàn trong quá trình vận hành.
  • Hoạt động dựa trên nguyên lý thủy lực nên rất dễ sử dụng và bảo dưỡng, bảo trì.

Xem thêm: Dịch vụ nâng hạ Alphatrans

II. Cơ Cấu Nâng Hạ Thủy Lực

Hệ thống nâng hạ thủy lực được cấu tạo từ một số yếu tố chính như là van an toàn, động cơ nhiệt, van một chiều, van phân phối, bơm thủy lực, lọc dầu, van an toàn, quạt, xi lanh, hộp số… Động cơ thủy thực sẽ biến đổi động năng thành cơ năng để chuyển động tịnh tiến. Cụ thể:

1. Động cơ thủy lực

Động cơ thủy lực thường được sản xuất từ nước ngoài. Chức năng chính của động cơ là biến đổi động năng thành cơ năng với chuyển động tịnh tiến.

2. Hệ thống xi lanh

Hệ thống xi lanh có kích thước thay đổi linh hoạt để phù hợp với trạng thái sử dụng. Hiện nay chủ yếu sử dụng 02 loại là xi lanh đơn và xi lanh kép.

3. Van phân phối

Van phân phối có vai trò quan trọng trong hệ thống nâng hạ thủy lực, bao gồm: thân van, nam châm điện, con trượt. Bộ phận sẽ đổi nhánh dòng chảy tại các nút giao của đường ống. Nhờ vậy mà dòng chảy chỉ chuyển động trong đường ống nhất định và điều khiển hệ thống vận hành ổn định theo ý muốn.

4. Cơ cấu phân phối

Cơ cấu phân phối tập trung đa số các đầu nút trong đường ống dẫn chất lỏng. Nó cũng đóng vai trò trong việc điều chỉnh dòng chảy của chất lỏng đểu hệ thống vận hành theo đúng thao tác của người điều khiển.

5. Bàn nâng

Bàn nâng thường được chế tạo từ thép hoặc vật liệu có độ chắc chắn cao. Mặt bàn được tính toán kỹ lưỡng để chịu được tải trọng lớn và bảo đảm tính ổn định trong thời gian sử dụng dài. Thường mặt bàn được thiết kế theo hình chữ nhật với mặt phẳng rộng, phủ lớp sơn bảo vệ chống ăn mòn và oxi hóa.

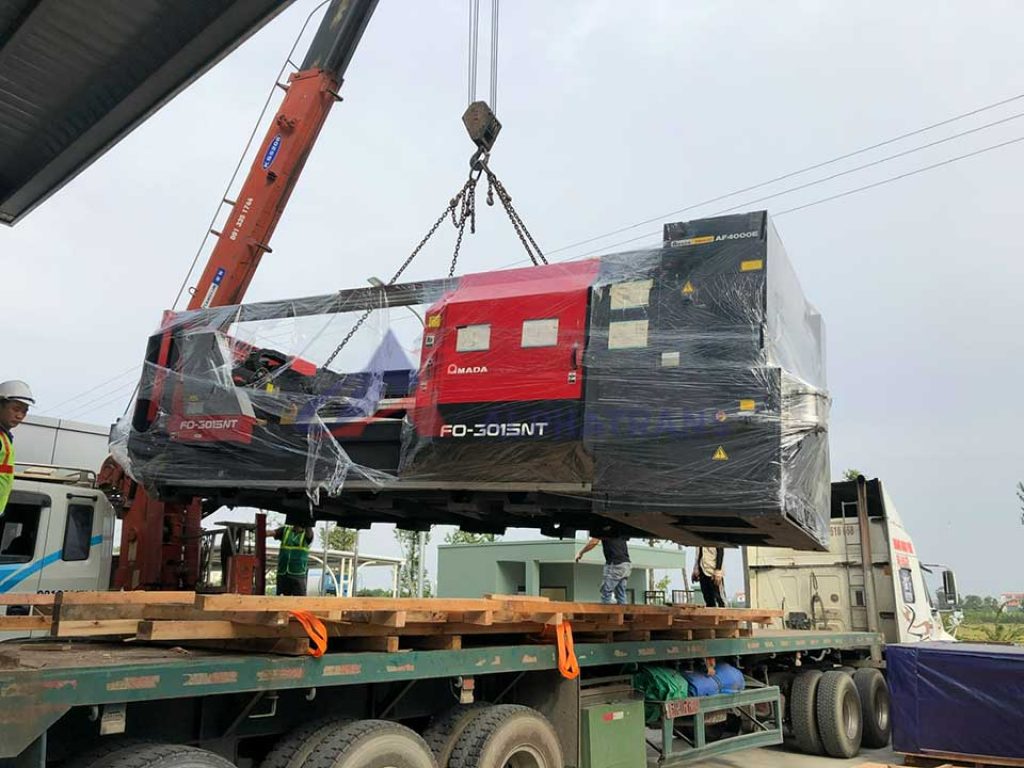

Dự án nâng hạ di dời máy móc nổi bật của an pha trần

III. Nguyên Lý Hoạt Động Của Thiết Bị Nâng Hạ Thủy Lực

Thiết bị nâng hạ thủy lực thường được vận hành theo nguyên lý như sau:

  • Dầu là chất bôi trơn và làm môi chất để truyền lực trong hệ thống nâng hạ thủy lực. Dầu được bơm từ thùng chứa dầu thủy lực, đi qua bộ lọc để loại bỏ cặn bẩn do ma sát với các bộ phận bên trong hệ thống rồi đến nơi cấp. Dầu được tăng áp để đến cơ cấu phân phối, được khống chế áp suất bởi van an toàn nên hệ thống luôn vận hành ổn định và bền bỉ.
  • Van phân phối có trách nhiệm điều chỉnh dòng dầu để nhân viên kỹ thuật dễ dàng điều khiển thiết bị nâng hạ, di chuyển theo ý muốn với thao tác đơn giản là gạt cần. Lúc này, dầu được cấp đến xi lanh, đẩy piston di chuyển tịnh tiến để cung cấp cơ năng cho hệ thống nâng hạ. Để làm bánh xe chuyển động, người vận hành điều khiển van để dầu đến động cơ làm quay trục moment để di chuyển bánh xe.

IV. Ứng Dụng Của Hệ Thống Nâng Hạ Thủy Lực

Hiện nay có rất nhiều ứng dụng của hệ thống nâng hạ thủy lực trong đời sống và sản xuất. Chỉ cần tìm xung quanh, chắc chắn bạn sẽ phát hiện ra hệ thống này vô cùng thân thuộc. Có thể kể đến một số ứng dụng nổi bật như sau:

  • Trong công nghiệp: Cơ cấu nâng hạ giúp vận chuyển hàng hóa, nâng vác lên giữa các tầng, di chuyển nhanh chóng và an toàn trong không gian hẹp.
  • Trong xây dựng: Máy móc sử dụng hệ thống nâng hạ thủy lực rất đa dạng, phục vụ nhiều mục đích khác nhau như: máy ủi, máy cẩu, máy ép cọc,…
  • Trong ngành sửa chữa: Hệ thống nâng hạ thủy lực là trợ thủ đắc lực trong gara ô tô, xe máy. Thường thấy nhất chính là bàn nâng xe máy, sàn nâng thủy lực hay cầu nâng ô tô.
  • Trong các phòng khám, bệnh viện, cơ sở điều trị: Cơ cấu trợ lực xuất hiện trong giường nằm của bệnh nhân.

Hệ thống nâng hạ thủy lực là một trong những hệ thống có tính ứng dụng cao nhất. Hiện nay phần lớn máy móc nâng hạ đều được bố trí sử dụng hệ thống này. Nhờ sự phổ biến, thiết kế đơn giản và dễ thao tác, nó giúp cho công việc diễn ra thuận lợi, tiết kiệm nhân lực, thời gian và vượt trội hơn nhiều so với sức người.
